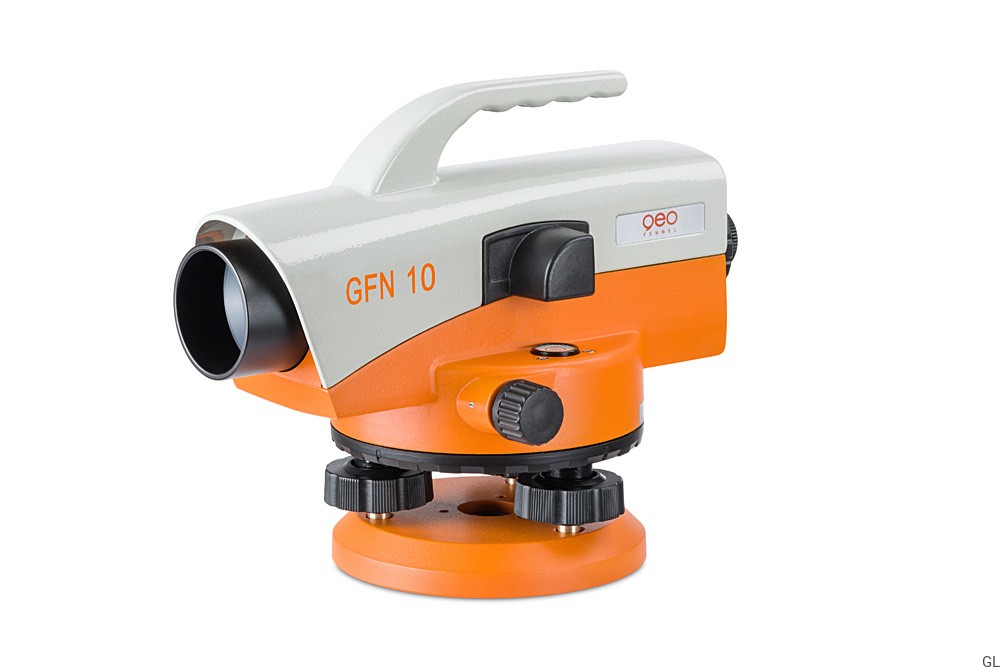

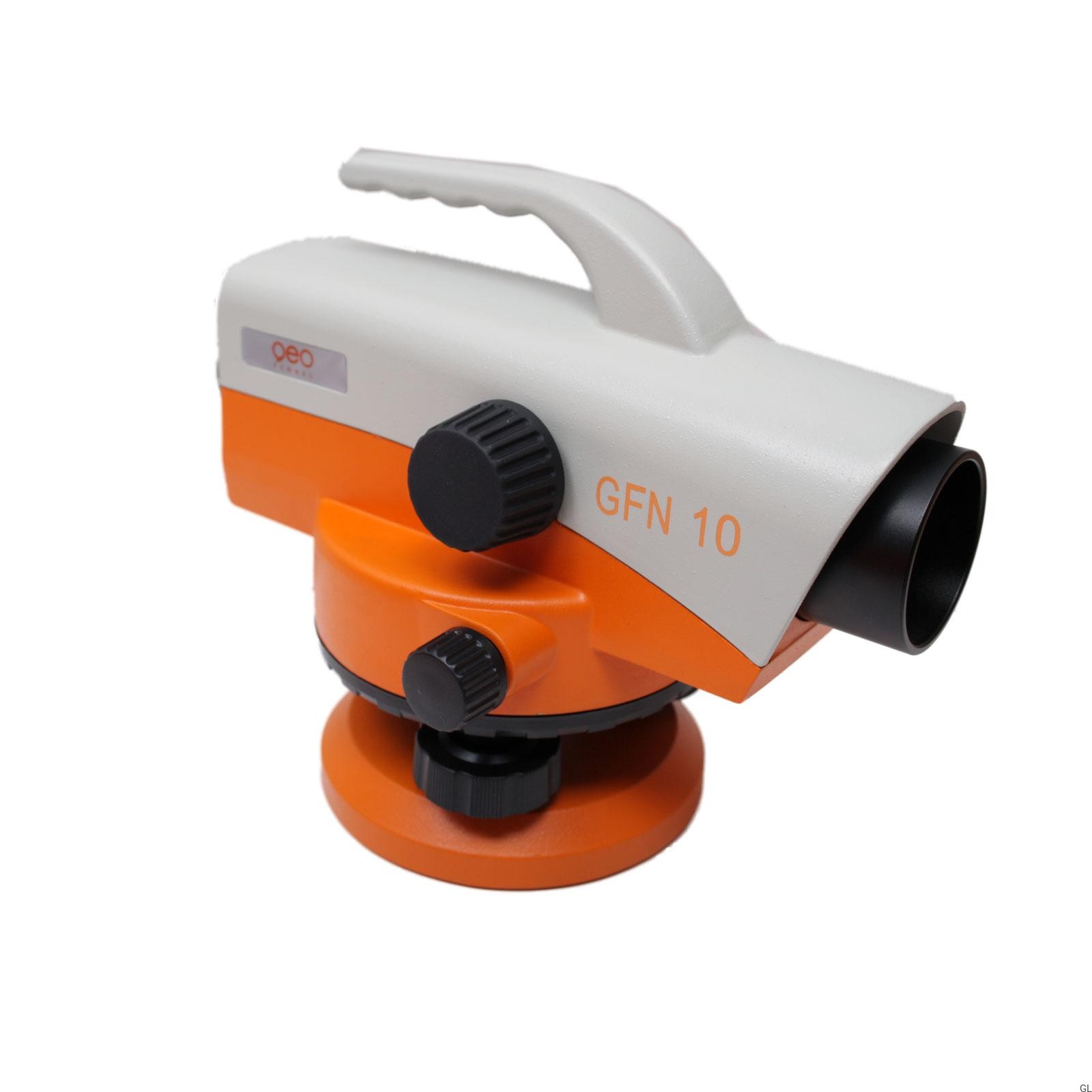

Niwelator optyczny GFN10 to nowoczesny przyrząd z optyką najwyższej jakości, który może być z powodzeniem wykorzystywany do częstych pomiarów w różnych warunkach. Przyrząd został wykonany według najnowszej technologii z wysokiej klasy materiałów. Sztywna, odporna obudowa, mocna metalowa obudowa bardzo dobrze zabezpieczona przed wnikaniem pyłu i wody umożliwia pracę w najtrudniejszych warunkach. Wyposażony w przycisk kontrolny kompensatora. Duże powiększenie 32x ułatwia odczyty łaty nawet z odległych stanowisk pomiarowych.

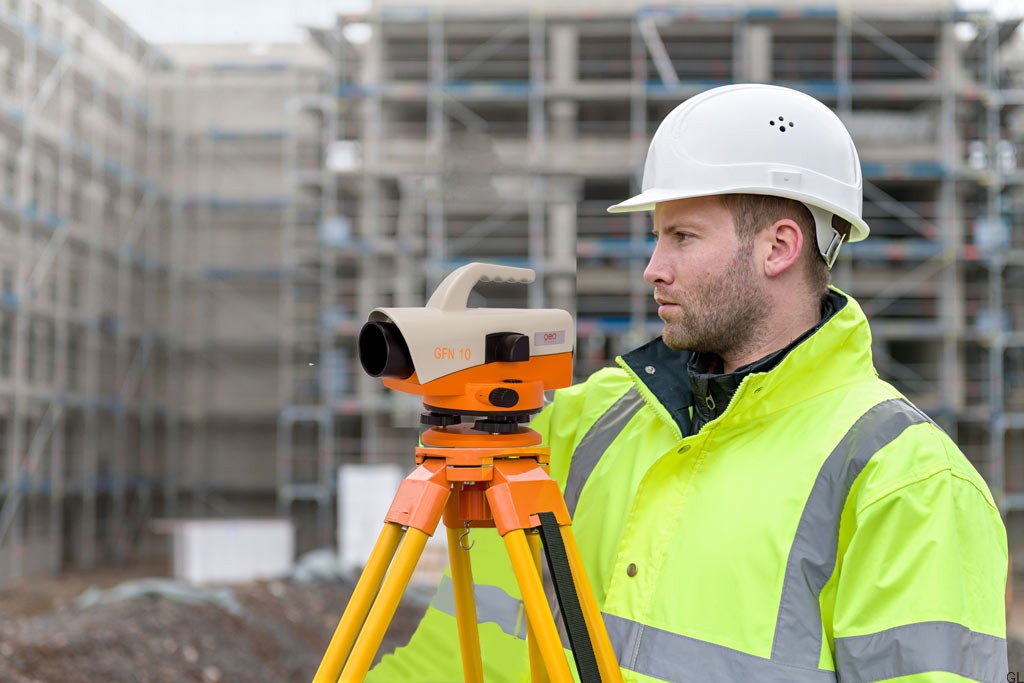

Niwelator optyczny GFN10 znajduje zastosowanie przede wszystkim podczas rutynowych prac niwelacyjnych w budownictwie kubaturowym i przestrzennym, kształtowaniu krajobrazu, budowie dróg, placów, boisk, planowaniu przestrzennym, obmiarach i kontroli.
Producent zastosował do produkcji obiektywu bardzo dobrej jakości szkło. Wyraźny i jasny obraz widoczny w lunecie wpływa na prawidłowe odczyty podczas codziennych pomiarów. Nastawianie ostrości obiektów usytuowanych w odległości już od 0,4 m odbywa się za pomocą pokrętła ogniskowania. Obserwator przy pomocy pierścienia okularu z nastawianiem dioptrii może dostosować ostrość do własnego wzroku.
Cechy szczególne
-
- Obudowa o nowoczesnym kształcie wykonana zgodnie ze standardem IP 65 stanowi ochronę niwelator przed wodą i kurzem na placu budowy.
- Zmodernizowany kompensator tłumiony magnetycznie – automatyczne poziomowanie osi celowej.

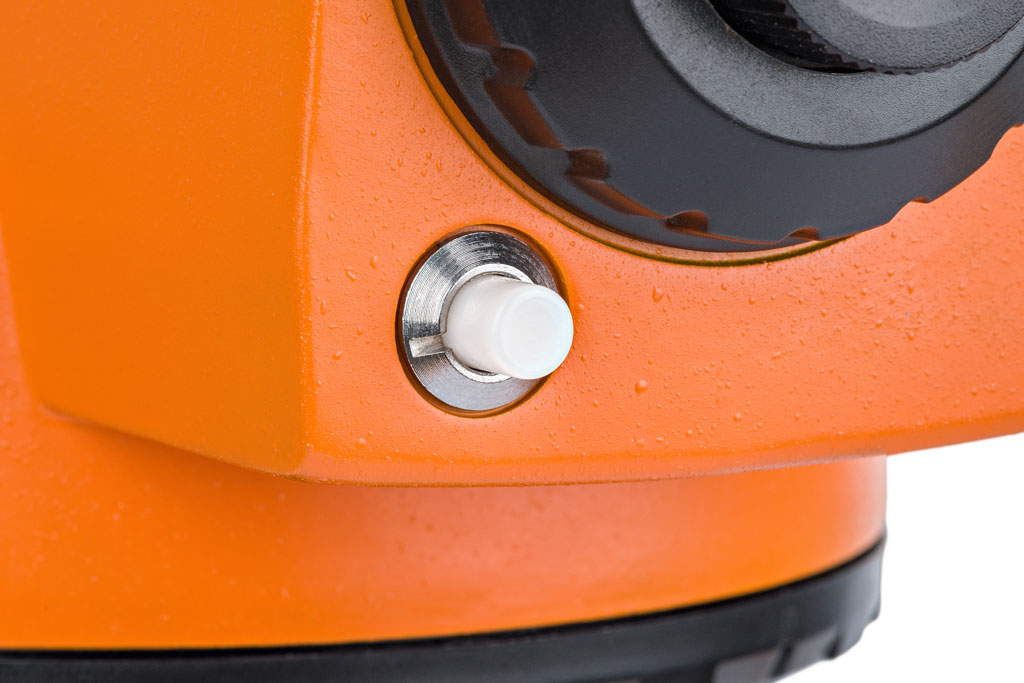

- Przycisk kontrolny kompensatora

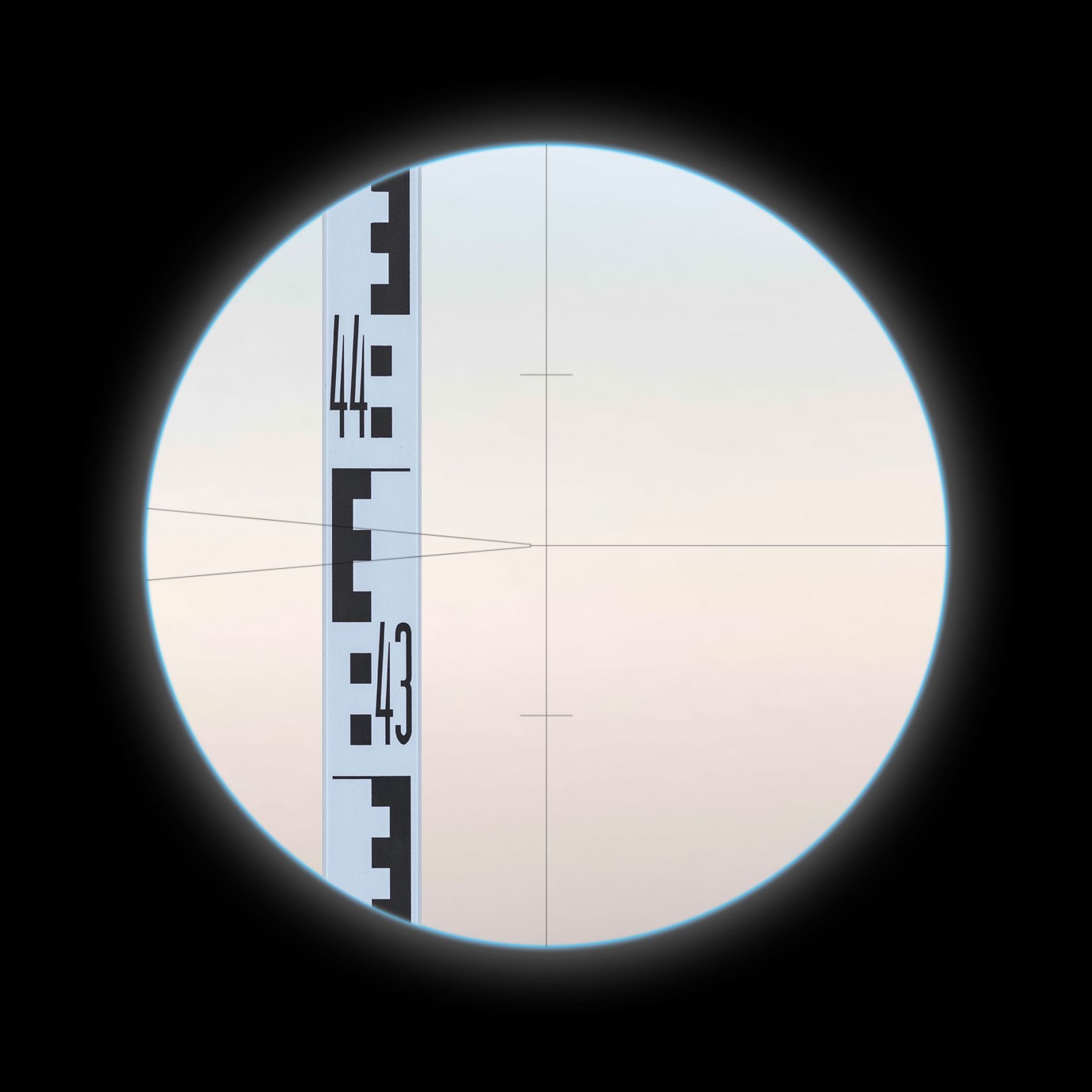

- Duże powiększenie lunety 32x – łatwy odczyt nawet z bardzo odległej łaty.
- Duży otwór obiektywu – jasny obraz łaty w niekorzystnych warunkach oświetleniowych np. w pomieszczeniach, o zmroku itp.
- Bezstopniowe dwustronne leniwki – szybkie i płynne kierowanie lunety na łatę.
- Kolimator – łatwe celowanie na łatę bez patrzenia w lunetę.
- Lusterko libelli pudełkowej w metalowej obudowie – wygodne poziomowanie z każdej pozycji.

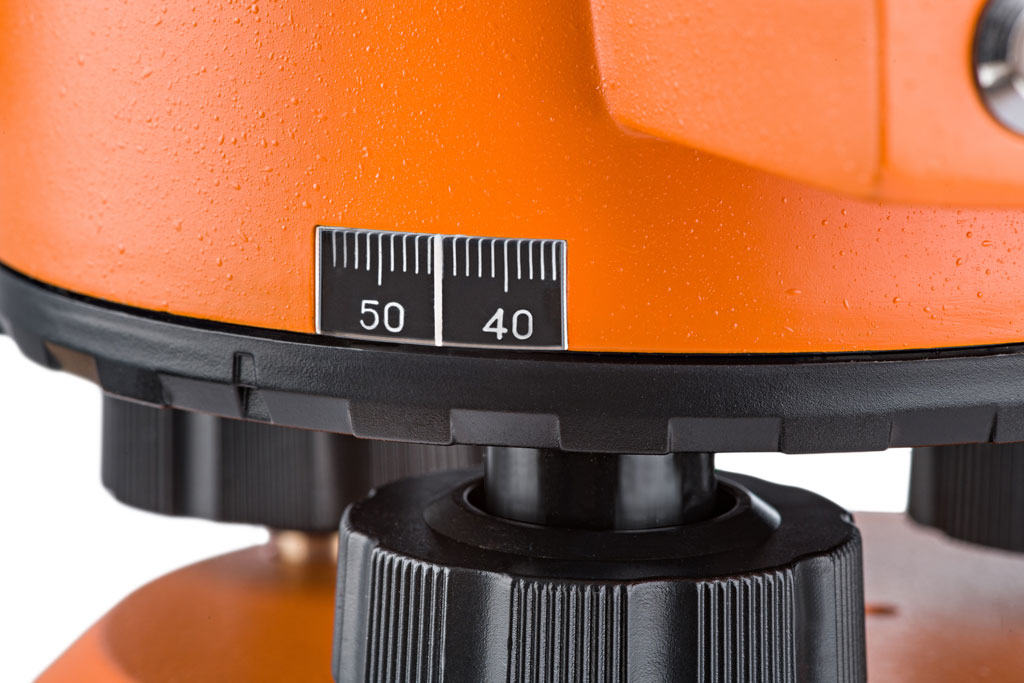

- Ustawiane koło poziome – łatwe wytyczanie kątów według projektu.
Dane Techniczne
Niwelator optyczny GFN10 |
Nazwa |
Wartość |
Średni błąd na 1 km podwójnej niwelacji |
1,0mm |
Powiększenie lunety |
32x |
Średnica obiektywu |
40 mm |
Najkrótsza celowa |
0,6 m |
Zakres pracy kompensatora |
±15’ |
Dokładność kompensatora |
±0,3” |
Libella sferyczna |
8‘/2 mm |
Koło poziome |
400g |
Klasa szczelności obudowy |
IP 65 |
Masa instrumentu |
1,6 kg |
Wymiary transportowe instrumentu |
20 x 27,5 x 19 cm |

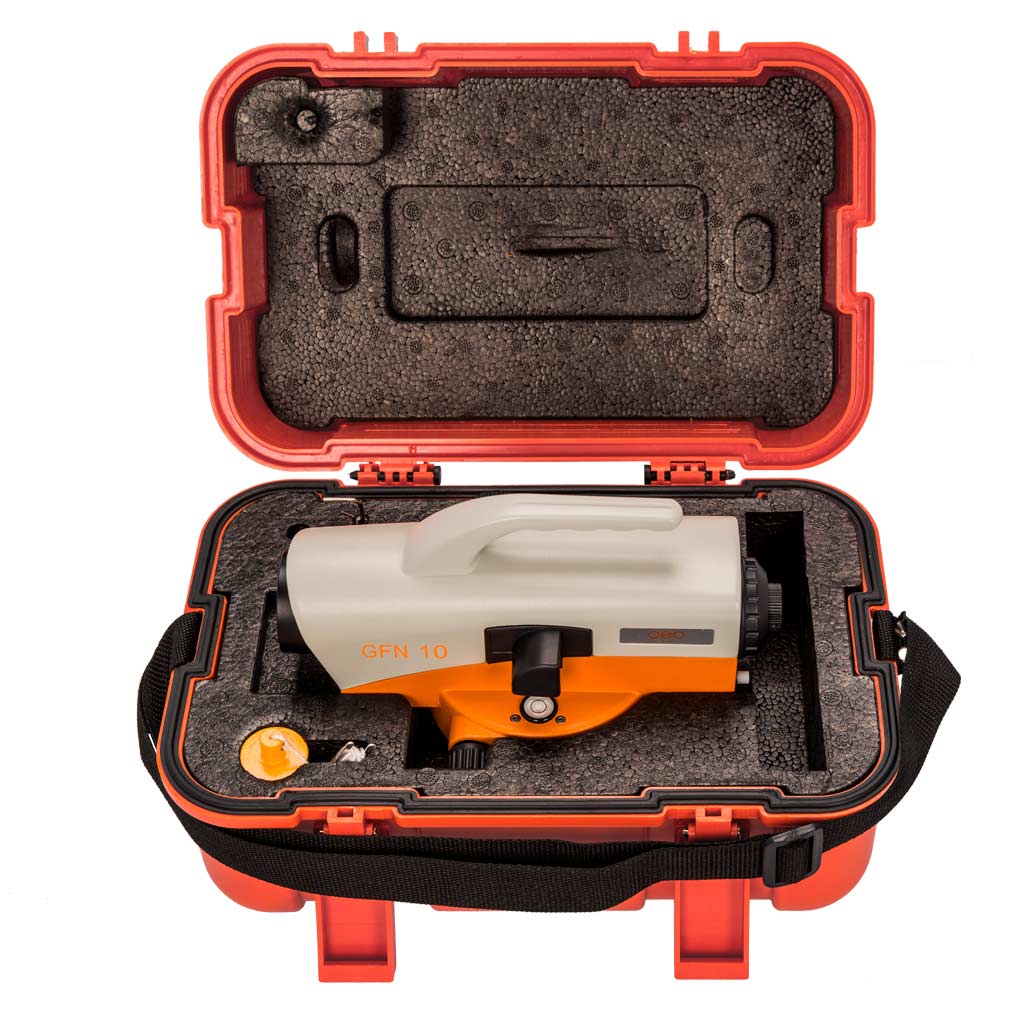

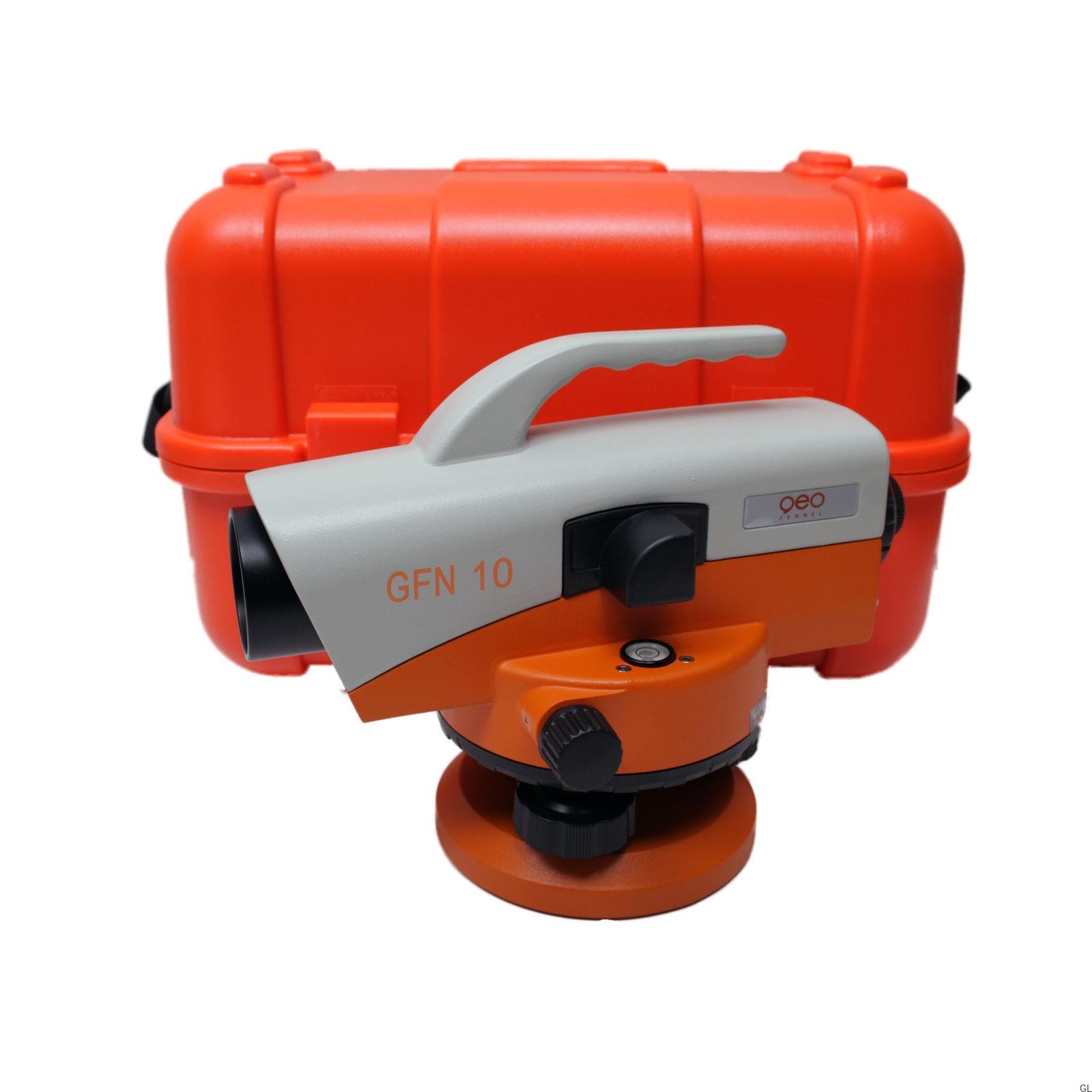

Skład zestawu: niwelator, igła rektyfikacyjna płytki krzyża kresek, klucz imbusowy do rektyfikacji libelli, pion
sznurkowy z zawieszką, pojemnik transportowy
